「条码是怎么工作的」是一个搜索量很大、答案很稳定的问题——稳定到几乎所有答案都是一段文字配一张静态图。静态图有说不清的事：EAN-13 的第 13 位数字其实不占用任何独立的图案，它藏在前六位的奇偶性里；Code 128 的校验值不是一个数字，而是一个完整的 11 模块字符；QR Code 的定位图形为什么长成三个角上的同心方块而第四个角没有。条码结构图解（英文名 Online Barcode Structure Diagram）把这些做成可交互的：悬停任意区域，看它占几个模块、起什么作用、缺了它会发生什么；输入任意内容，实时看它变成模块序列。
在线演示
条码结构图解（英文名 Online Barcode Structure Diagram）：覆盖 EAN-13、Code 128、Code 39、ITF-14 和 QR Code 五种符号。页面自包含，没有 CDN 和构建步骤，键盘 Tab 也能遍历所有区域。
配合本文验证时可以这样走一遍：切到 EAN-13，悬停最左边的保护条看它为什么是 3 个模块；再悬停校验位，对照页面上的加权算式手算一遍；最后切到 QR Code，输入一段文字看版本和纠错等级如何改变分块布局。
关键要点
- 五种符号、一套渲染器：编码器返回同一形状的数据（模块序列 + 结构分组），
app.js从不硬编码任何模块数，全部问编码器要。 - ROLES 是与码制无关的词汇表（静区、保护条、起始符、数据、校验、终止符……），一种角色一种颜色，全页通用——「青色是保护条」在五种码里都成立。
- 页面说明由编码结果生成而非转录：每步算式、每个图案都从编码器输出读回，两者不可能各自漂移。
- 编码器经过三层验证：QR 按 ISO/IEC 18004 测试向量并与 python-qrcode 比对 160 种版本/纠错组合；一维码与 bwip-js 和公开符号表交叉核对；页面本身有无头浏览器全量巡检。
- 验证过程发现了参考库自己的问题：bwip-js 的 ITF 编码会改写数字内容，某些 EAN-13 载荷的校验位与 GS1 加权规则算出的不一致。
悬停能读到什么
每个区域都回答三个问题：这是什么（角色和一句话说明）、它占多少模块、如果它缺失或错位会破坏什么。以 EAN-13 为例：
| 区域 | 模块数 | 缺了会怎样 |
|---|---|---|
| 静区 | 各 9 | 读取器找不到符号起点 |
| 起始符 | 3 | 无法确定解码起点 |
| 左侧数据字符 | 6 × 7 | 丢失前六位数据 |
| 校验位 | 7 | 无法检测读取错误 |
| 终止符 | 3 | 无法确认符号结束 |

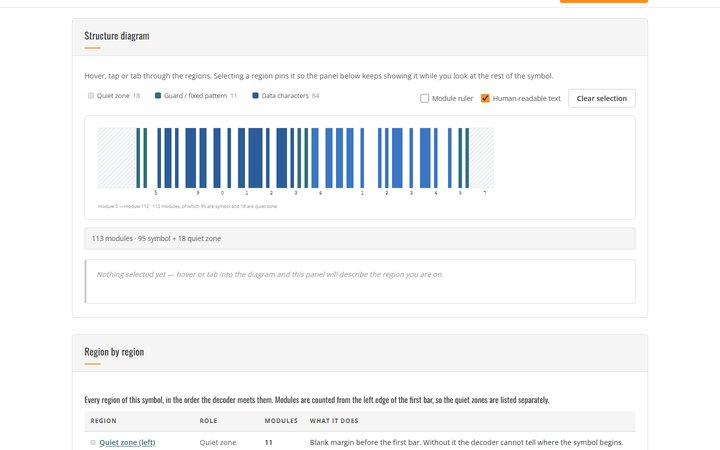

细节都在面板里：每个数据字符的 7 模块图案并排展示，校验位算式带着你输入的数字一步步算给你看，QR Code 的分块布局按版本和纠错等级实时重排。对 EAN-13，悬停左侧数据字符时还会展示奇偶表——那是最多被静态图漏掉的事实。
说明是生成的，不是抄的
这个页面最不一样的设计在于：解释文字不是从规范书里抄过来贴在图旁边的，而是从编码器的返回值里读出来的。编码器返回的不只是黑白模块序列，还有每个结构分组拥有哪些模块：
// 编码器返回同一形状：模块 + 结构分组 + 角色
{
modules: [1,0,1, /* ... */],
groups: [
{ role: "guard", start: 3, length: 3, title: "左侧保护条", /* ... */ },
{ role: "data", start: 7, length: 42, /* ... */ },
{ role: "check", start: 43, length: 7, /* ... */ }
]
}
app.js 因此不需要知道「EAN-13 校验位在第 43 到 49 模块」这类事实——它只画编码器给的东西。编码器错了，页面会明显地错，而不是错得悄无声息。这个性质让页面和编码器可以被同一套测试看住。
交叉验证时发现的三个事实
页面自带的一维编码器与 bwip-js 做了逐模块交叉核对，结果里三条值得记录：
- bwip-js 的
interleaved2of5会改写数字内容：给它 6 位数字，返回的符号实际编码了 4 位；14 位进来 8 位出去。符号本身合法，但不是你给的那个值，所以不能作为 GS1 ITF-14 的参照。本页面的 ITF 改为按公开的宽元素位置表独立验证——那是真实解码器使用的同一张表。 - bwip-js 在某些 EAN-13 载荷上算出不同的校验位：对
400638133393它要 1，而 GS1 加权规则的两种等价写法（从左 3,1,3… 或从右 1,3,1…）都得到 7，两种写法在偶数长度载荷上完全一致。模块比对只在不争议的码上运行，分歧被写成独立断言，防止将来被悄悄抹掉。 - 两个编码器为
ABC123456789选了不同的 Code 128 码集：都是合法的——规范并不规定选择算法——页面编码器的选择短一个符号字符。测试断言的是真正重要的性质（切换发生在哪、是否真的省了），而不是逐模块比对。
这三条都写进了验证脚本，所以它们不是「注意事项」，而是被测试固定住的事实。
边界
这是一个解释工具，不是认证编码器。EAN/UPC 附加码、Code 128 的 GS1 应用标识符功能字符、Code 39 全 ASCII 转义、QR 的数字/字母数字/字节之外的模式，都不在范围内。要看懂结构，它够了；要生成贴到商品上的标签，用在线条码与二维码生成器这类正式工具；要识别真实世界的条码，用在线条码扫描器。
